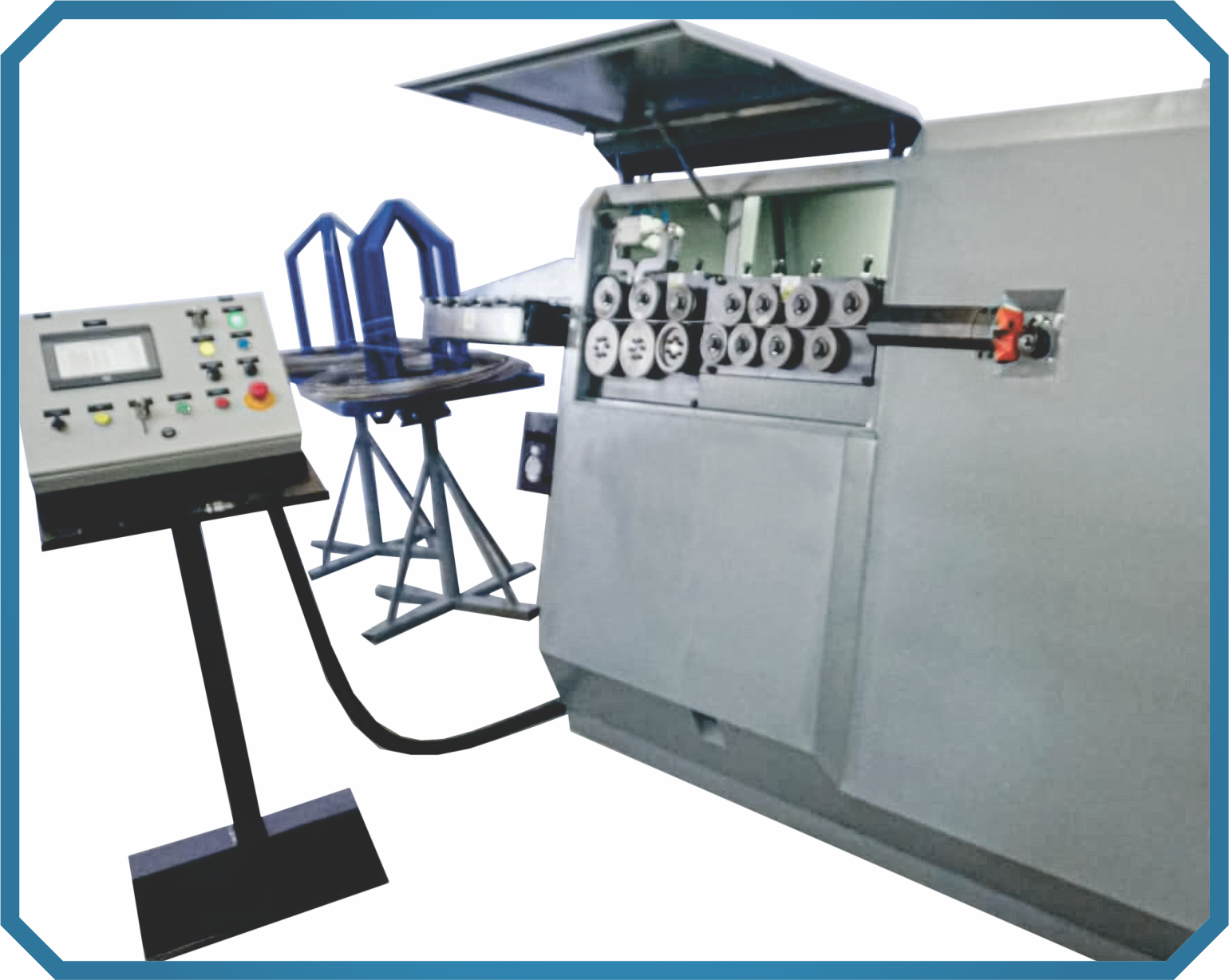

A EHL 8 é uma estribadeira automática bi-direcional, projetada para trabalhos com bobina de vergalhão na produção de estribos e formas geométricas conforme projeto.
Também realiza cortes sob medida, utilizando vergalhão CA60 de Ø4,2 mm até Ø6 mm e CA50 de Ø6,35 mm até Ø8 mm, trabalhando com 2 fios de Ø4,2 mm até Ø6,35 mm ou 1 fio de Ø8 mm.
Características
-

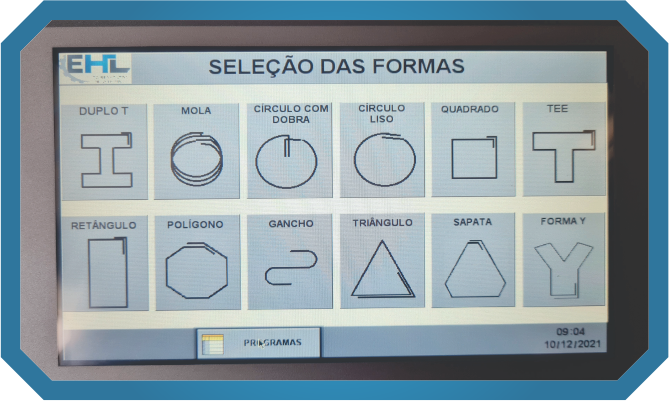

Programação: IHM Touch Screen
-

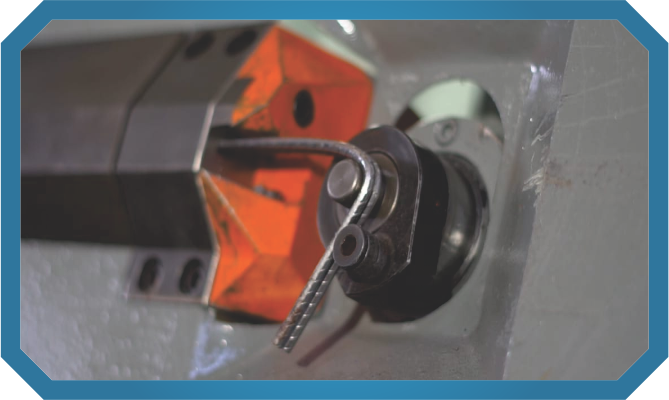

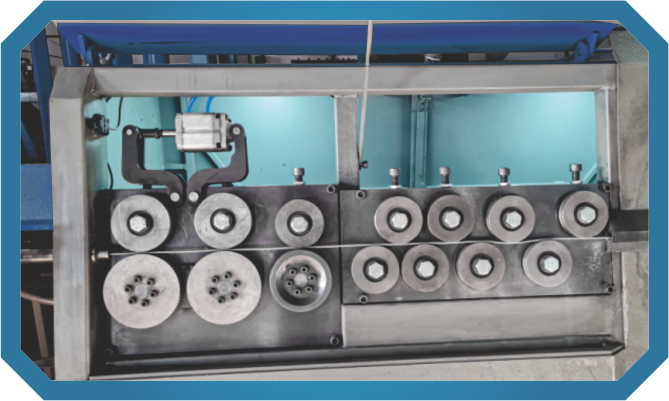

Puxador e dobrador: acionados por servo motor
-
Corte: elétrico comandado por inversor
-
Movimentos: lineares pneumáticos
-
Dimensão máxima de estribo: 1400 mm
-
Produção: aproximadamente 2.400 peças/hora
(considerando dois fios e um estribo de 200 x 200 mm) -
Potência instalada: 7,5 kW
-
Dimensões da máquina: 3100 mm x 1850 mm x 1100 mm
-
Peso da máquina: 1300 kg
-
Velocidade de avanço: 110 m/min
-
Velocidade de dobra: 1450°/seg
Versões de Desbobinadores
-
Desbobinador com cesto de 300 kg
-
Desbobinador com cesto de 2.500 kg
Acessórios
-
Mesa recolhedora de barras de 6 m e 12 m
-
Robô recolhedor de estribos
Desenho Técnico
-
Altura: 1610 mm
-
Largura: 2420 mm
Profundidade: 1055 mm
