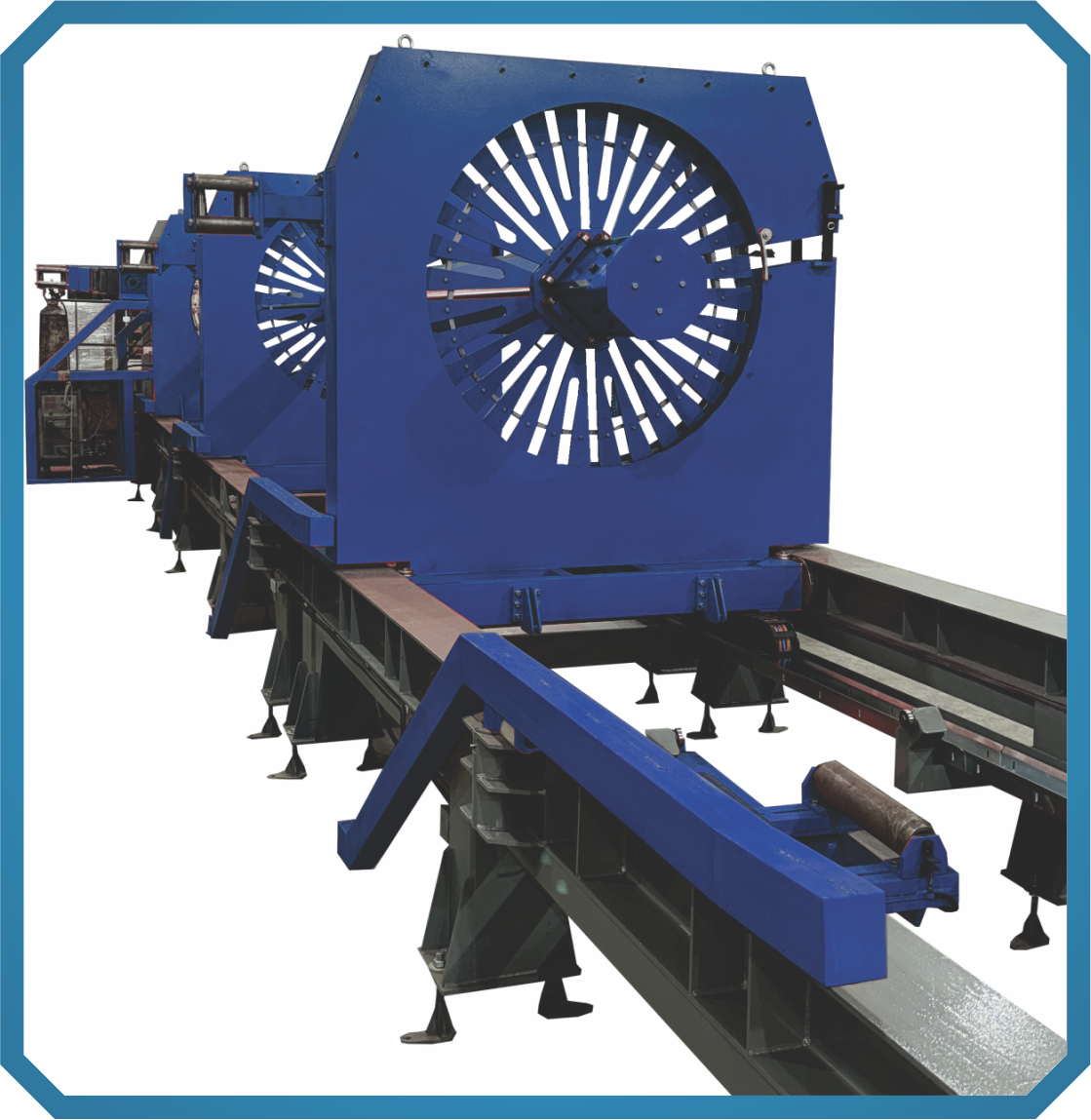

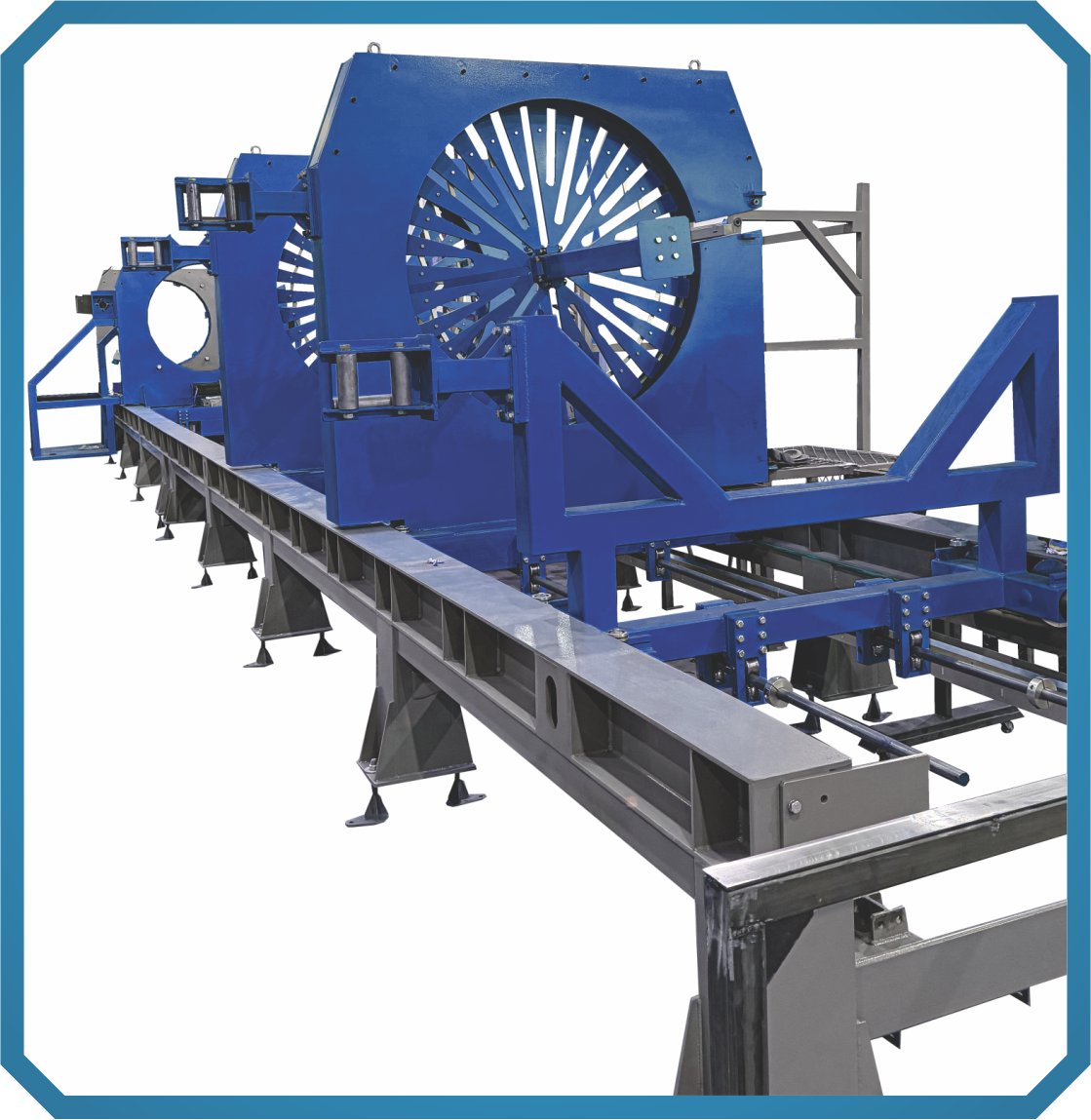

A TU1100 é uma soldadora para fabricação de tubulões cilíndricos com estribo espiral transversal soldado, passo programável e diâmetro máximo de Ø1100 mm.
O disco de alta flexibilidade permite fabricar gaiolas de diferentes diâmetros, além de tubulões quadrados, retangulares ou com barras dobradas na ponta, utilizando conjunto com robô de solda.
Dados Técnicos
-
Diâmetro máximo de tubulão: 1100 mm
-
Diâmetro mínimo de tubulão: 200 mm
-
Diâmetro máximo do espiral: 10 mm
-
Diâmetro mínimo do espiral: 6 mm
-
Diâmetro máximo das barras longitudinais: 25 mm
-
Diâmetro mínimo das barras longitudinais: 10 mm
-
Passo máximo do tubulão: 500 mm
-
Passo mínimo do tubulão: 50 mm
-
Peso máximo por tubulão: 5 ton
-
Comprimento máximo por tubulão: 12.000 mm
Composição da Máquina
-
1 Robô de solda
-
1 Base desbobinadora
-
1 Cesto de 3.000 kg para CA50 e 60
- 1 Mesa de 12 metros
